2016年10月4日

豊洲市場予定地の地下水の水位が今日から公開された。

http://www.shijou.metro.tokyo.jp/toyosu/siryou/waterlevel/index.html

http://www.shijou.metro.tokyo.jp/toyosu/pdf/waterlevel/map.pdf

http://www.shijou.metro.tokyo.jp/toyosu/pdf/waterlevel/281003_14.pdf

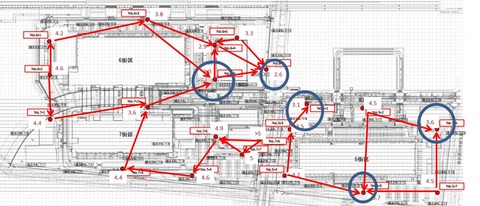

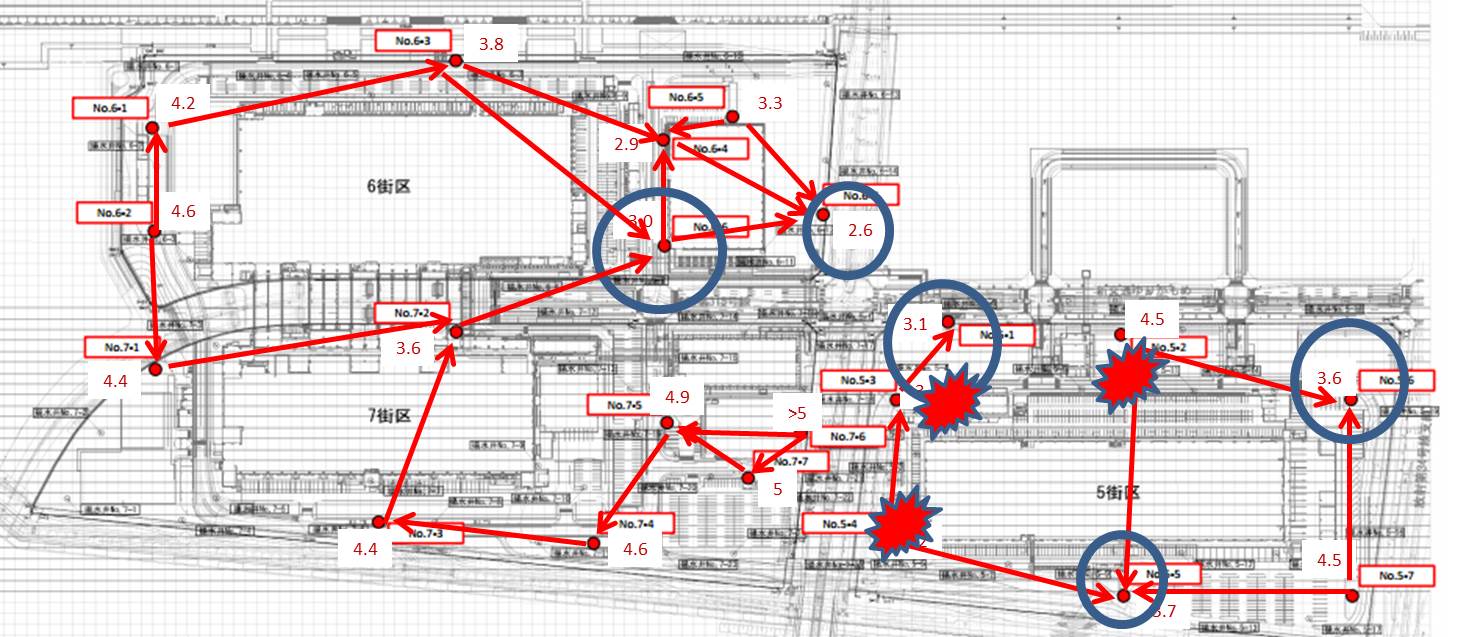

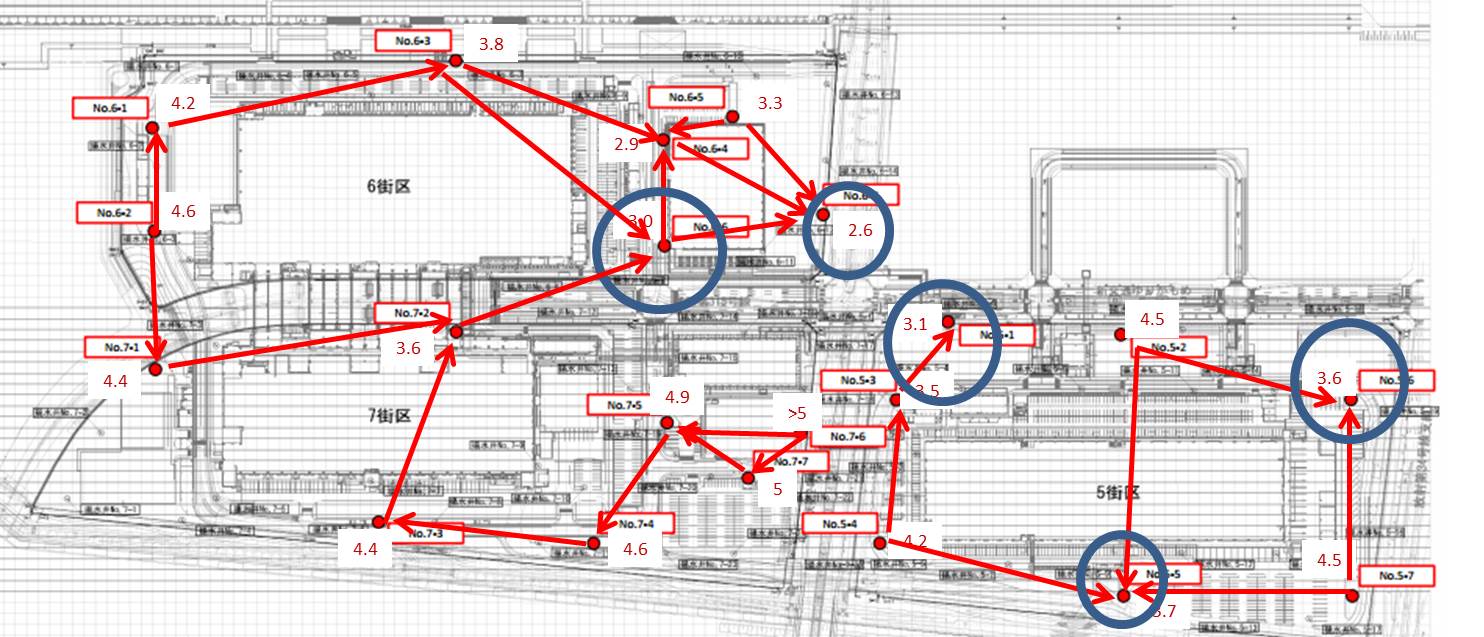

地下水が水位の高いところから低い方向へ流れるとすれば、

その流れは以下である。


青マルは周囲より水位が低い地点である。

これは、汚染物質が検出されたポイントと関係があるか？

それを重ねてみたが、一か所だけ重なる。

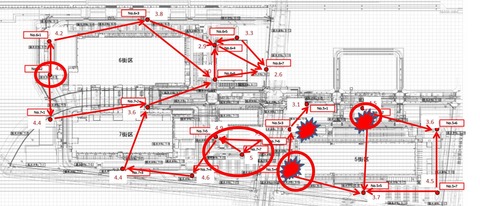

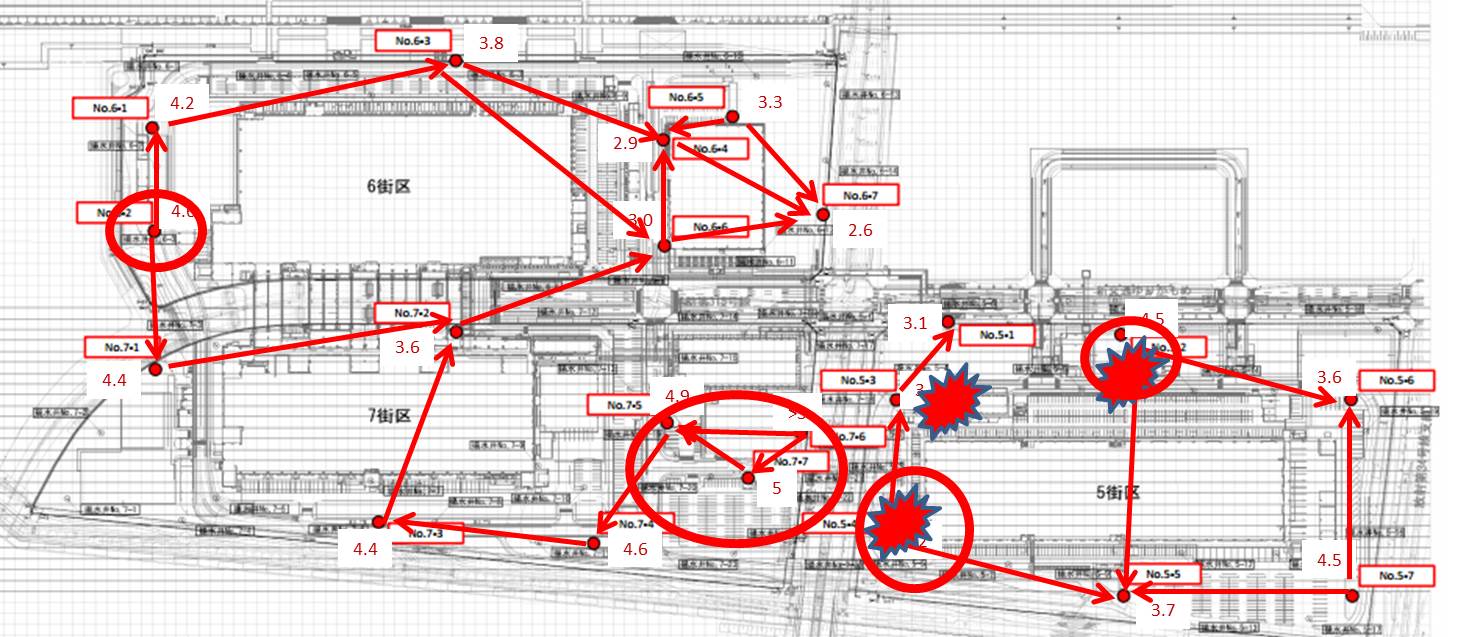

逆に、水位が高いところ（赤丸）と重ねると以下になる。



2か所一致する。

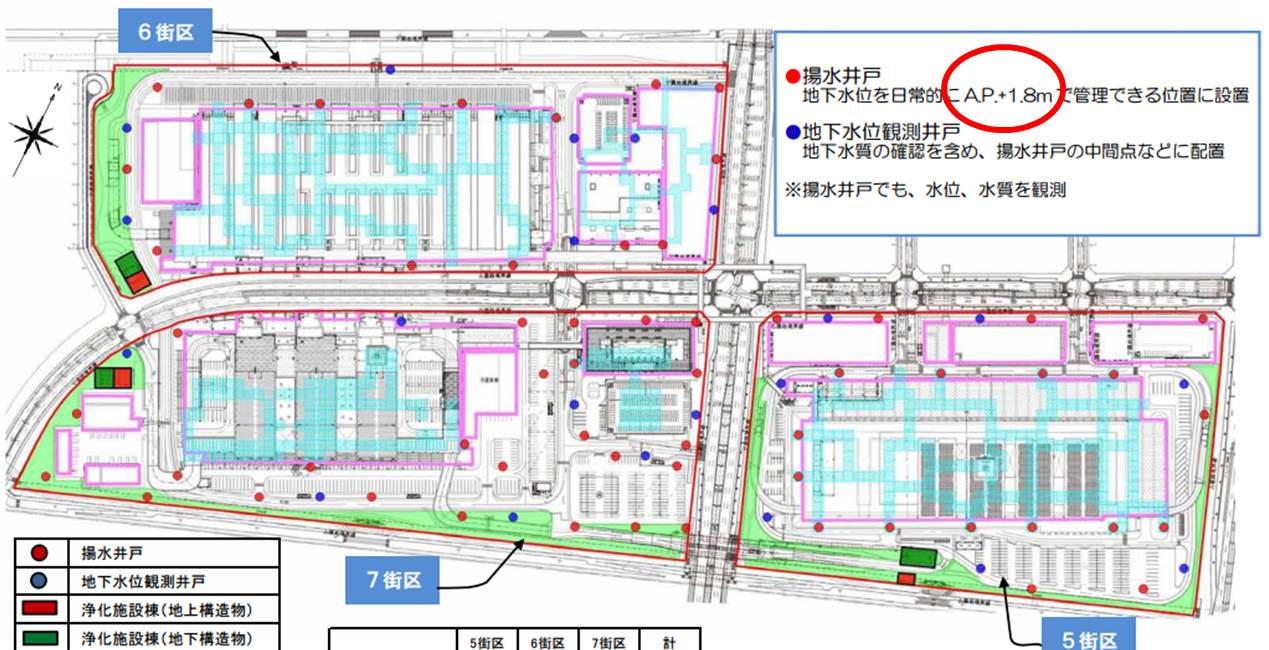

工事前の地下水の水位はAP３ｍ

そして、目標値がAP1.8ｍだった。

http://www.shijou.metro.tokyo.jp/toyosu/pdf/pdf/gijutsu/siryo/18-3.pdf

現在は、最低2.9ｍ、最高５ｍ以上・・・

１日でもはやく、地下水の制御システムが稼働すればいいのだが・・・・

では、
どれだけ、排水すれば、目標値に至るのでしょうか？


 豊洲全街区の面積は４０．７ヘクタール

5街区　１２．９ヘクタール

6街区　１４．６ヘクタール

7街区　１３．５ヘクタール

面積を４０ヘクタールとして、

１ヘクタール＝１万平方メートルで、４０万平方メートル

現在の地下水の水位を平均４メートルとして、水位２メートル下げるとすれば、

４０万ｘ２＝８０万立方メートルの除去が必要。

１立方メートルを１０００リットル、比重１ｇ／ｍｌとして、約１トン、

８０万トンの排水が必要。

１トンでドラム缶 ５缶なので、ドラム缶４００万缶。

８０万トンと言えば、福島原発の汚染水タンクの量。

１日ドラム缶１万缶（２０００トン）を排除すれば１年で目標に迫れる。

水位１メーター下げるために４０万トン

水位０．１メーター（１０ｃｍ）下げるために４万トン

毎日公表される水位データで、排水量が推定される。


・・・・・・・・・・・・・・・・・・・

（更新１）

2016年10月5日12時10分

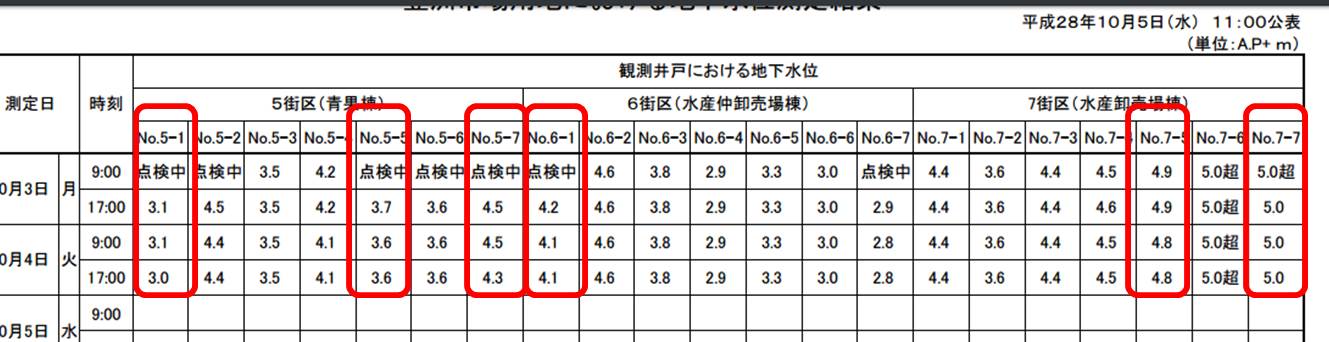

6個所の地下水で０．１～０．２ｍ（１０～２０ｃｍ）の低下があった。

その場所は以下。




除水有効面積を３割と仮定して、１２ヘクタール

１２ｘ０．１ｍ＝１．２万トン

１日で１．２万トン排水したことになる。

このペースであれば、６７日後にAP２ｍとなる。

（条件：雨が降らねば）

 。。。。。。。。。。。。。

2016年10月5日20時30分

本日の都議会（やながせ裕文議員質問に対し）で、

最大排水量が1日６００立方メートルという発言あり。

（議事録公開後の確認を要す）


水位低下と計算が合わない・・・・有効面積は3割ではない？


1日６００立方メートルで０．１ｍ水位が下がったとすれば、

その影響面積は６０００平方メートルで、０．６ヘクタール？

４０ヘクタールの１．５％の面積？

ピンポイント排水？

もう一度計算。。

０．６ヘクタール＝０．６万平方メートル

０．１ｍの水位低下：０．６ｘ０．１＝０．０６万立方メートル＝６００立方メートル

わからない・・・

こういう場合は、医者はカルテに「経過観察」と書く。

・・・・・・・・・・・・・・・・・・

＜更新２＞


2016年10月6日13時更新

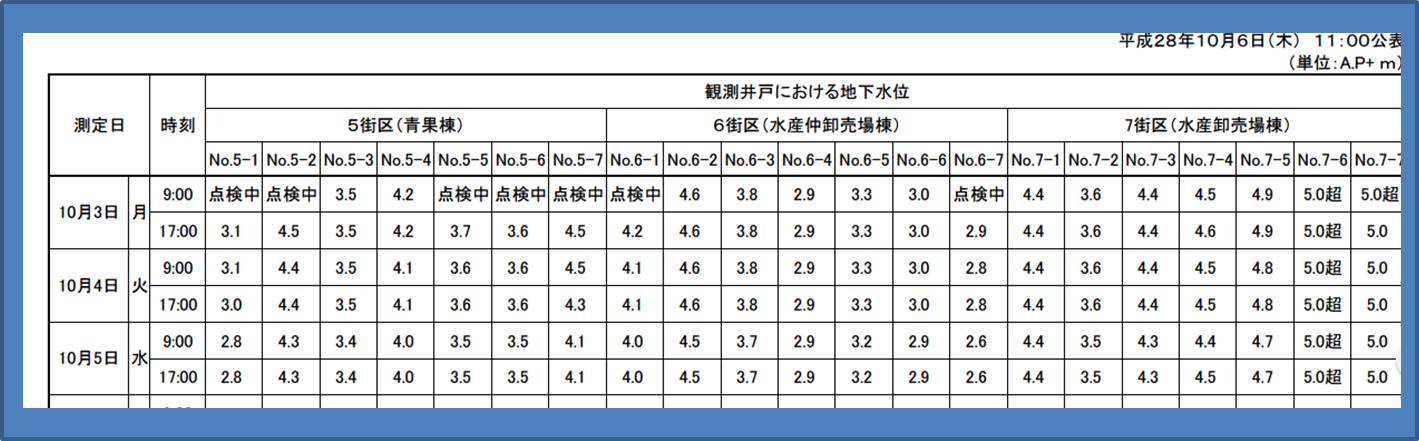

新しいデータは以下。

出典 http://www.shijou.metro.tokyo.jp/toyosu/pdf/waterlevel/281003_14.pdf

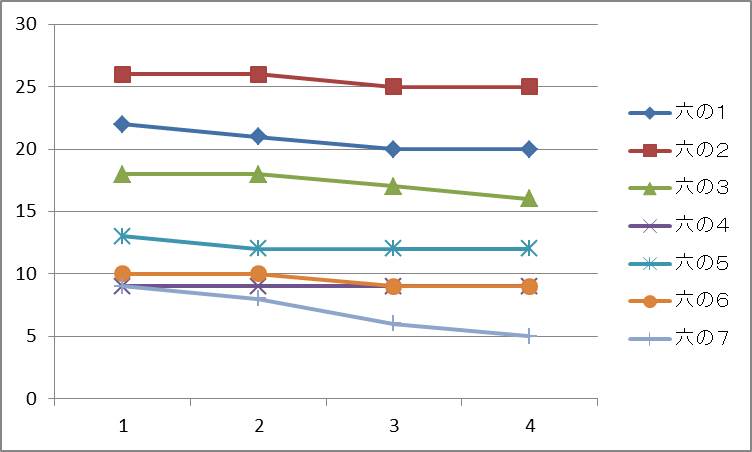

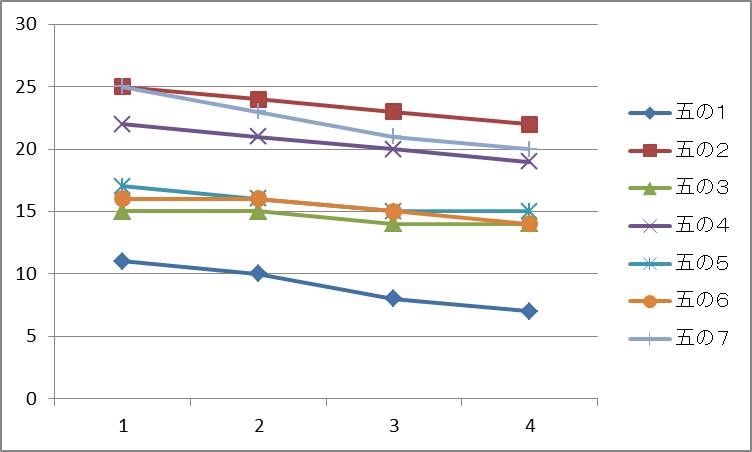

プロットすると以下になる。



青果棟を中心に排水が行われれていることがわかる。

・・・・・・・・・・・・・・・・・・・・

更新３

2016年10月7日12時40分

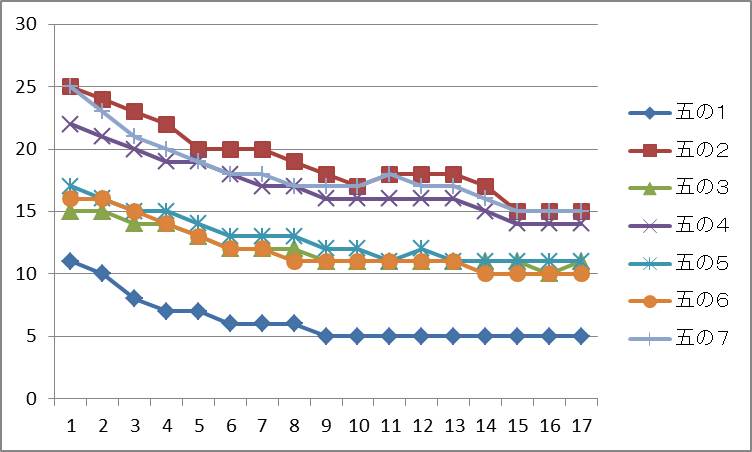

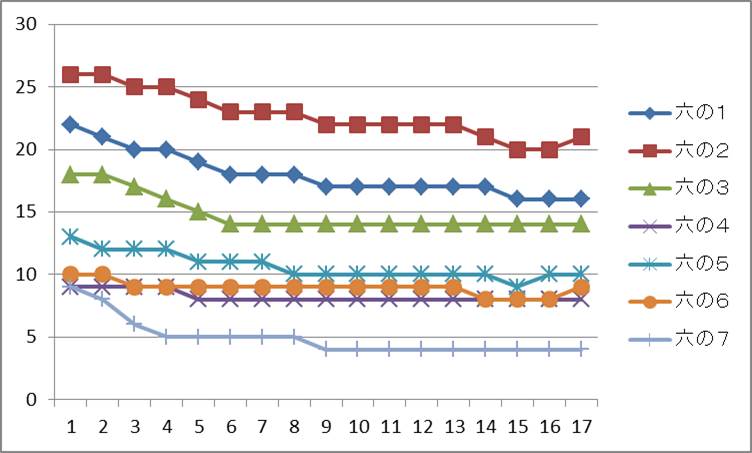

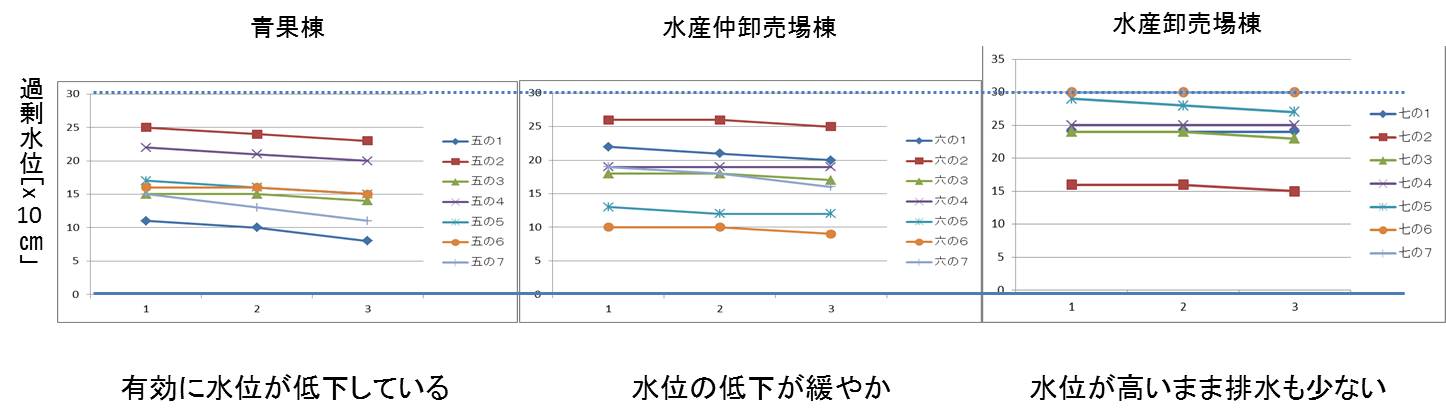

本日公開されたデータによると以下である。

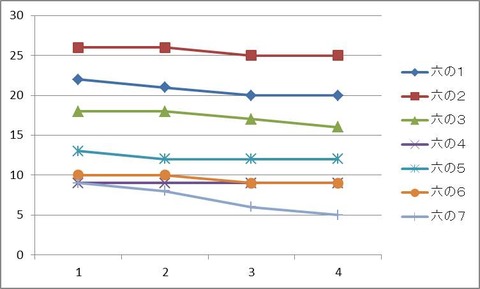

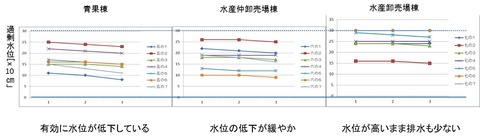

青果棟（縦軸は過剰水位ｘ１０ｃｍ）





水産仲卸売場棟（縦軸は過剰水位ｘ１０ｃｍ）

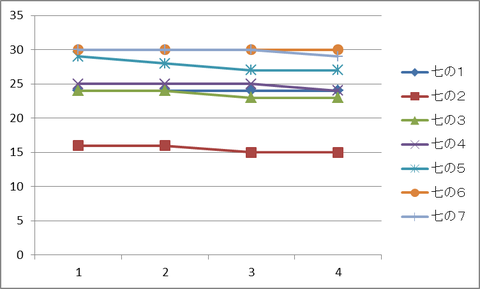

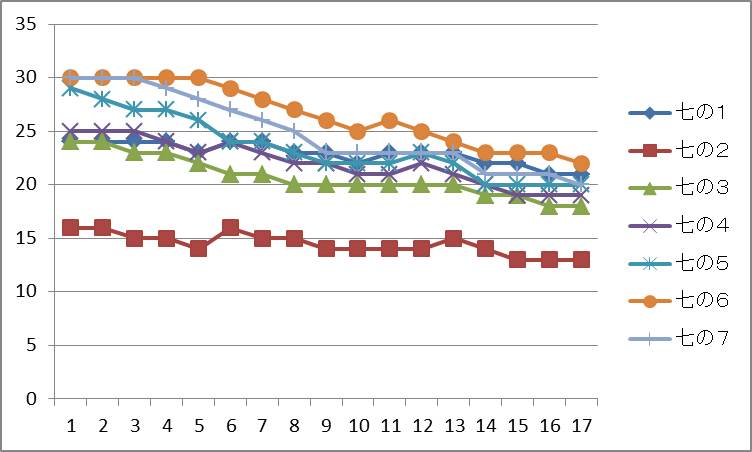

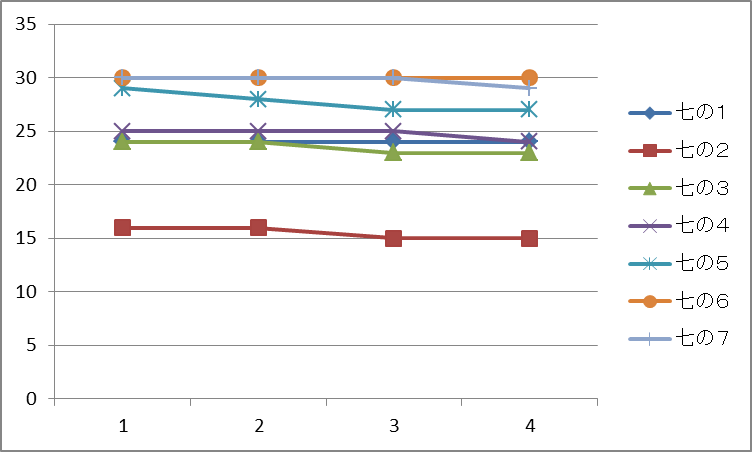

水産卸売場棟（縦軸は過剰水位ｘ１０ｃｍ）





以上のデータから、水位が上がり過ぎていれば、システムの有効性が損なわれる、

つまり、水位が低いと有用であろうと考察される。


 ＜対策＞

１）とにかくシステムが有効な青果棟の除水をこのまま継続する。

２）ポンプ車を導入して、全ての地下モニタリング空間の水を排除する。
　　

２）は、都と下水処理法に抵触しないか協議をする必要があるか・・・

理由としては、「管理システムは、そもそも、AP２前後で最も有効性があるため、

その有効性を最大限に発揮するため、一時的な処置が必要である。」ということは正当性がある。

・・・・・・・・・・・・・・・・・・・・・・・・・・・・


更新４


2016年10月27日












きびしいです・・・・

・・・・・・・・・・・・・・・・・・・
